[BE, Task] ERD 작성법 , Modeling example

ERD ( Entity-Relationship Diagram )

 말로서 되어있는 요구분석사항을 그림으로 그려내어 그 관계를 도출하는 것이다. 데이터 모델링 분야에서 "개체-관계 모델(Entity Relationship Model)"이란 구조화된 데이터에 대한 일련의 표현.

---

Task

> 개발 요구사항

1. 로그인한 유저는 모두 게시글 등록 가능.

2. 첨부파일 등록 가능 ( 댓글에서의 첨부는 불가 )

3. 조회수, 등록일 확인 가능

4. 댓글 입력 가능 ( 단, 댓글의 댓글은 불가 )

---

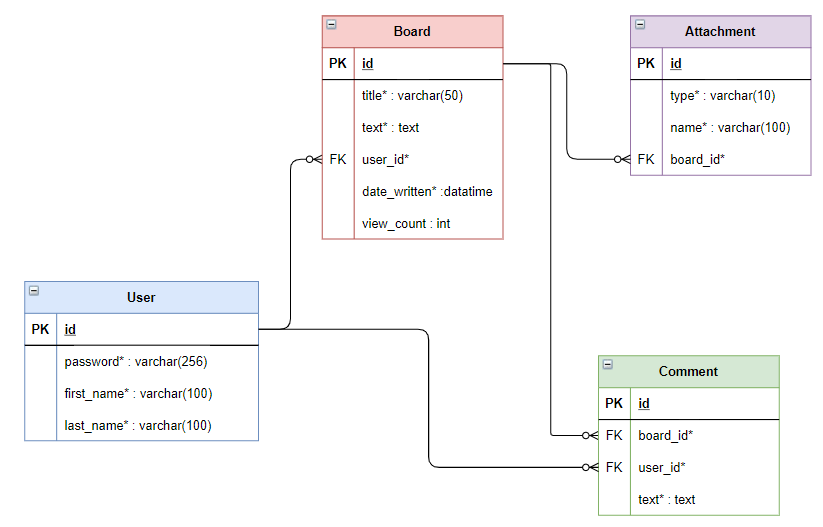

Proposal

---

My Process

1. 몇 개의 테이블이 필요한가?

2. 관계, 1:1, 1:n, n:n

3. Nonnull



※ ERD 규칙은 회사마다 프로젝트마다 상이 할 수 있다.
